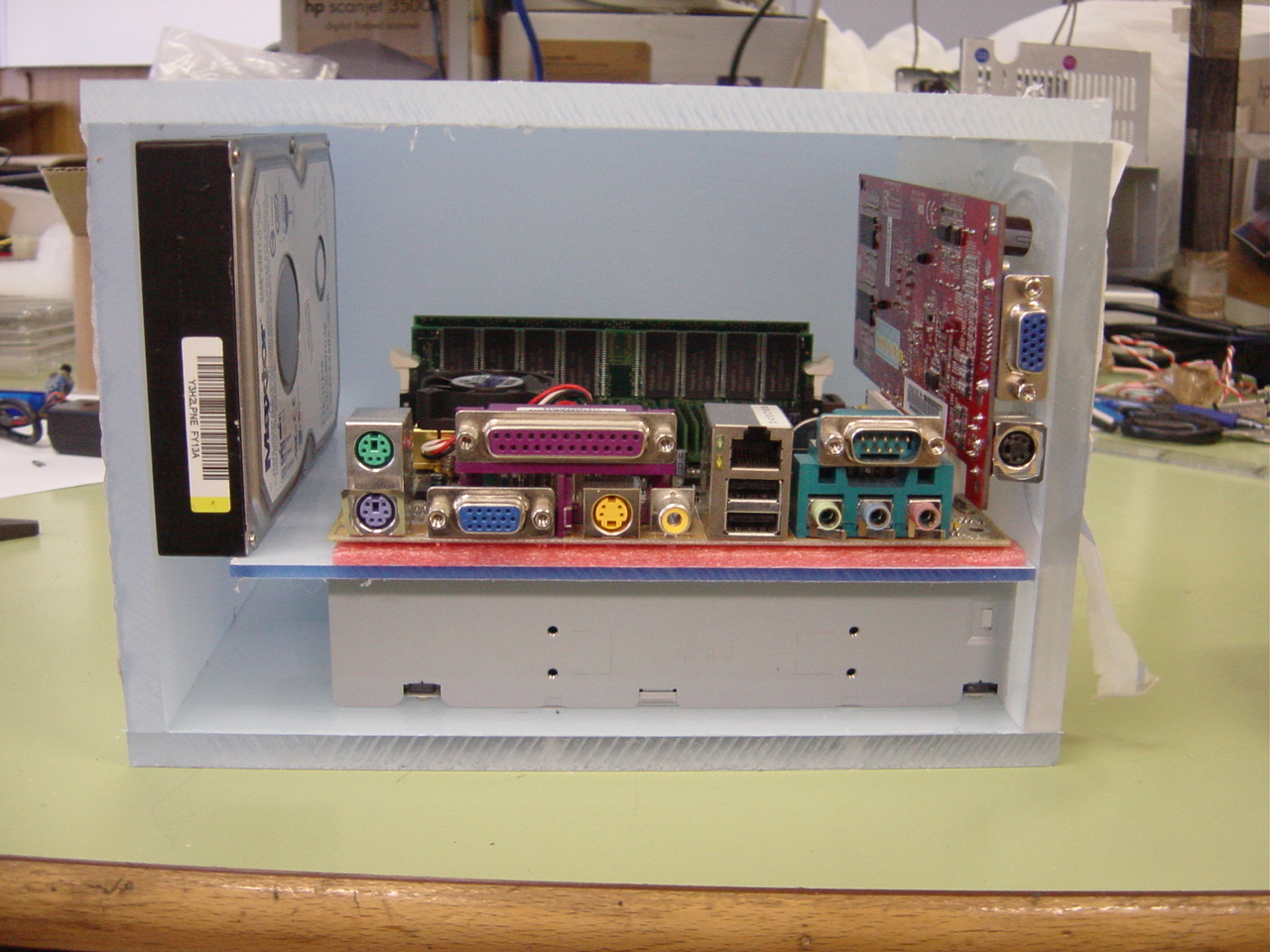

| Esta era la idea de como iba a quedar todo montado una vez ensamblado las cuatro
piezas mas importantes, HDD, Placa Base, VGA y unidad Combo.
|
|

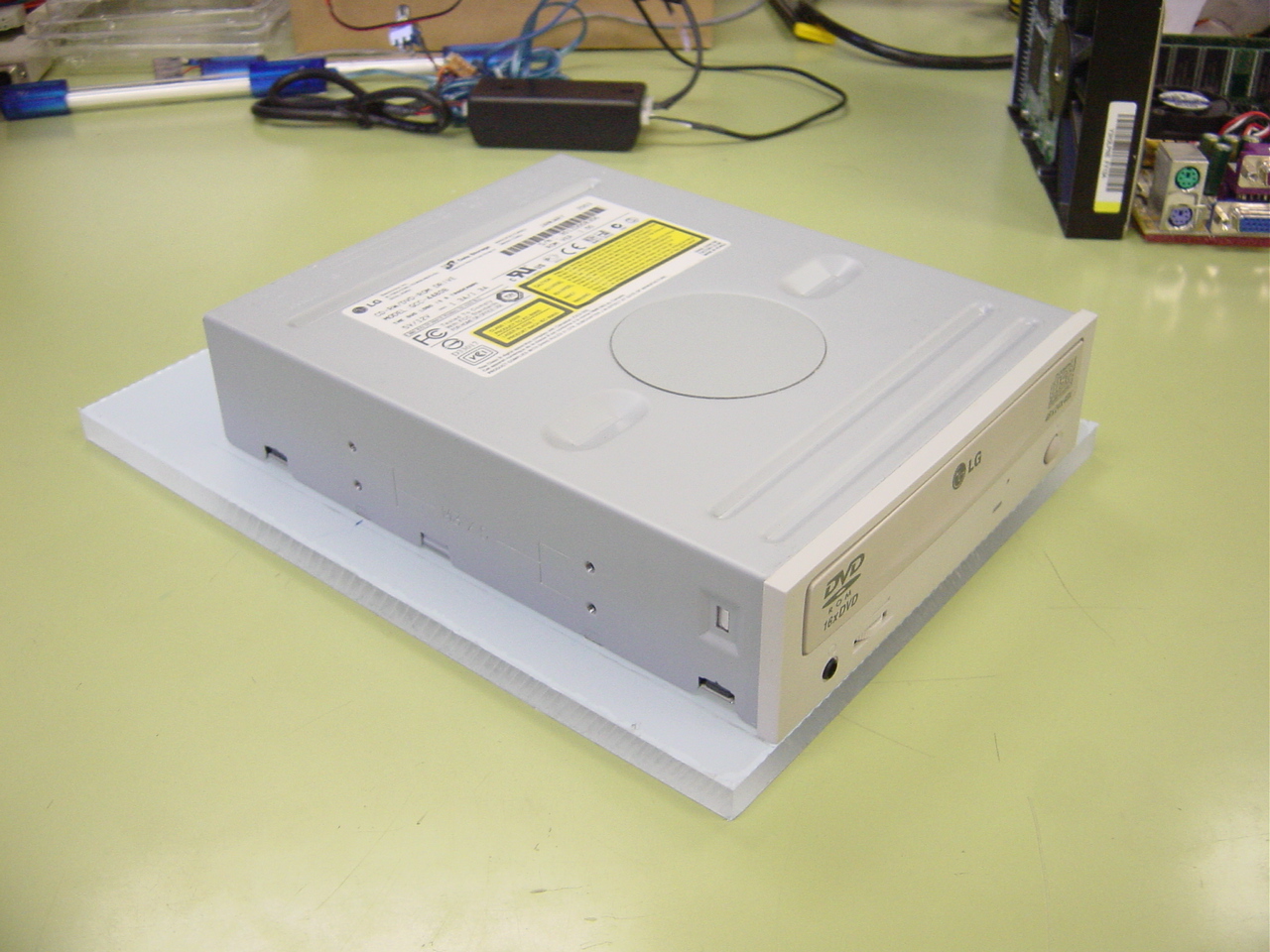

| Sujete la unidad Combo a la base de lo que seria el Mini, con cuatro tornillos metrica 3
aprobechando que la unidad Combo tenia en la parte inferior cuatro orificios hechos de fabrica.
|
|
| Como el metacrilato solo te lo pueden cortar en cuadrados perfectos, tube que hacer el corte
para que me entrada la unidad de CD en el centro, lo realice con una sierra de calar, y luego
mucha lima para que la cosa encajara a la perfección!. La cara de asco es real! ODIO LIMAR!
|
|

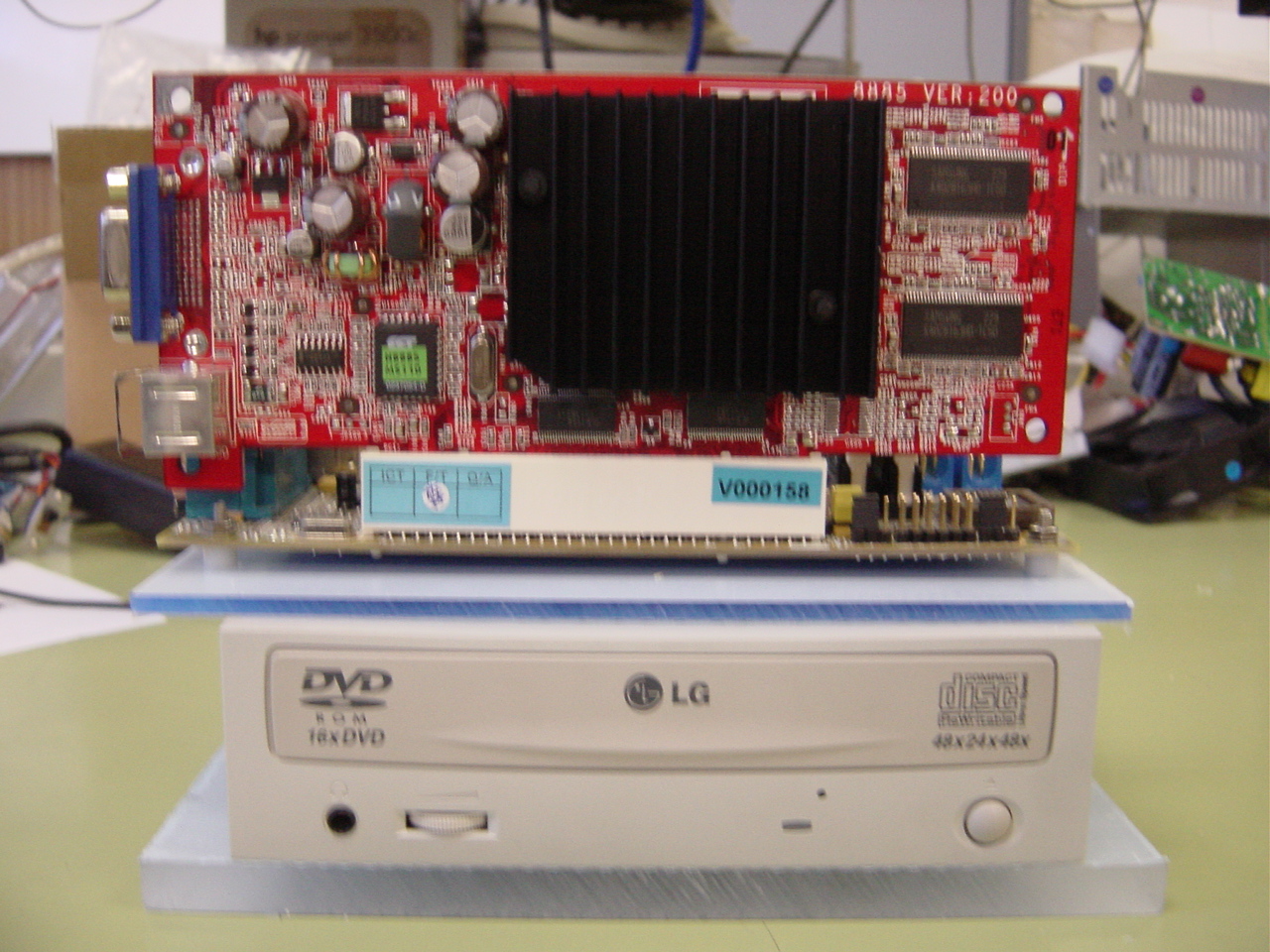

| Entre la Unidad Combo y la placa base, puse una placa de metacrilato azul, para que no tubiera
cortocircuitos, asi de paso, sujetaba la placa base a algo, aunque la placa de metacrilato queda
al aire, se sujera por la VGA, la Unidad Combo y el HDD que reposa encima de ella.
|
|

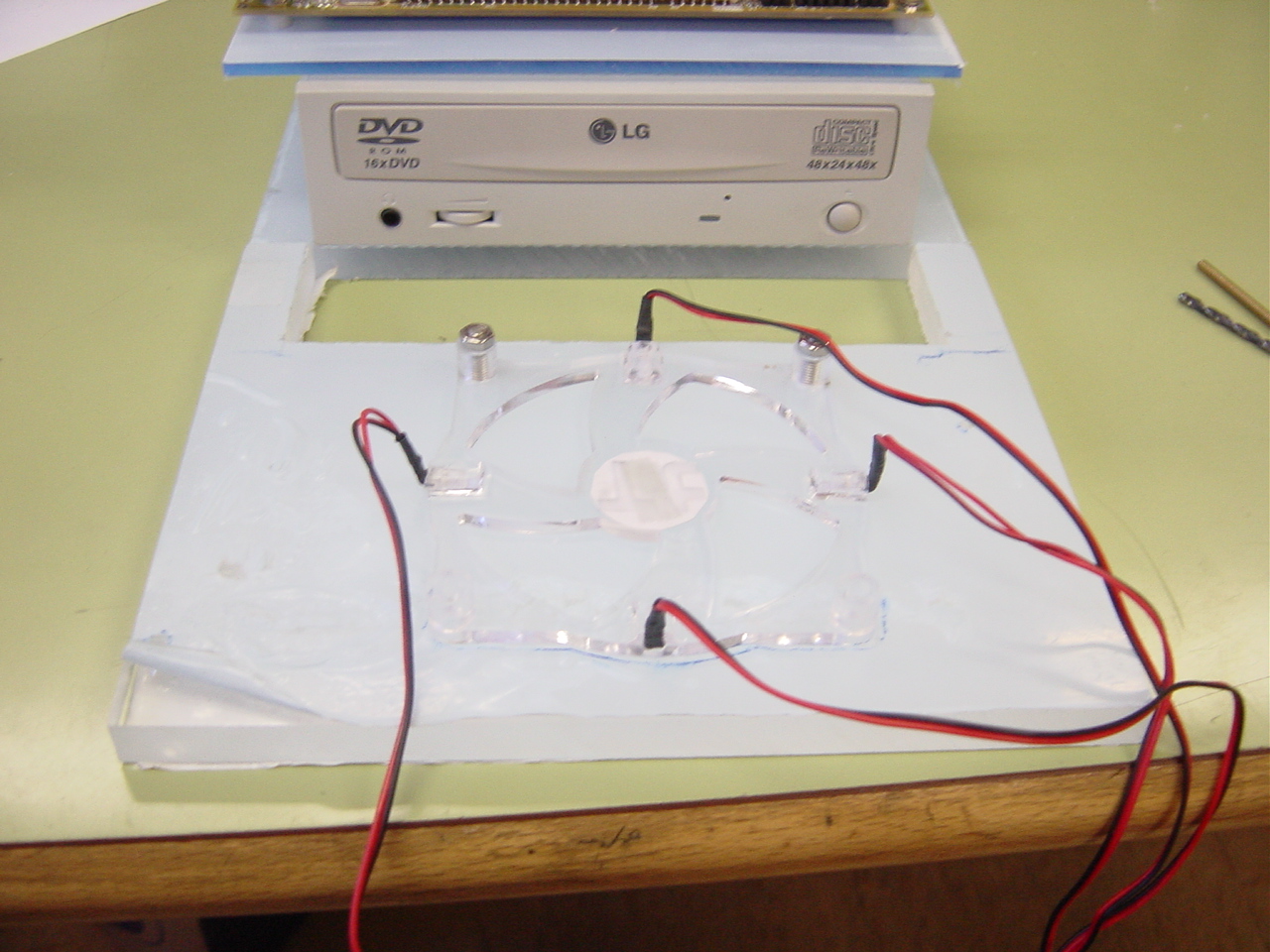

| Como en la caja de carton habia detectado que la VGA se calentaba porque no tenia respiracion, decidi
hacerle cuatro abujeros para que ventilara, aprobechando el
CoolMod 2 de Thermaltake, lo use para darle separación a la VGA, para que pudiera disipar,
y a parte, asi sabia si la maquina estaba encendida por los leds azules, y si estaba usando el HDD o la Unidad Combo
por los leds rojos.
|
|

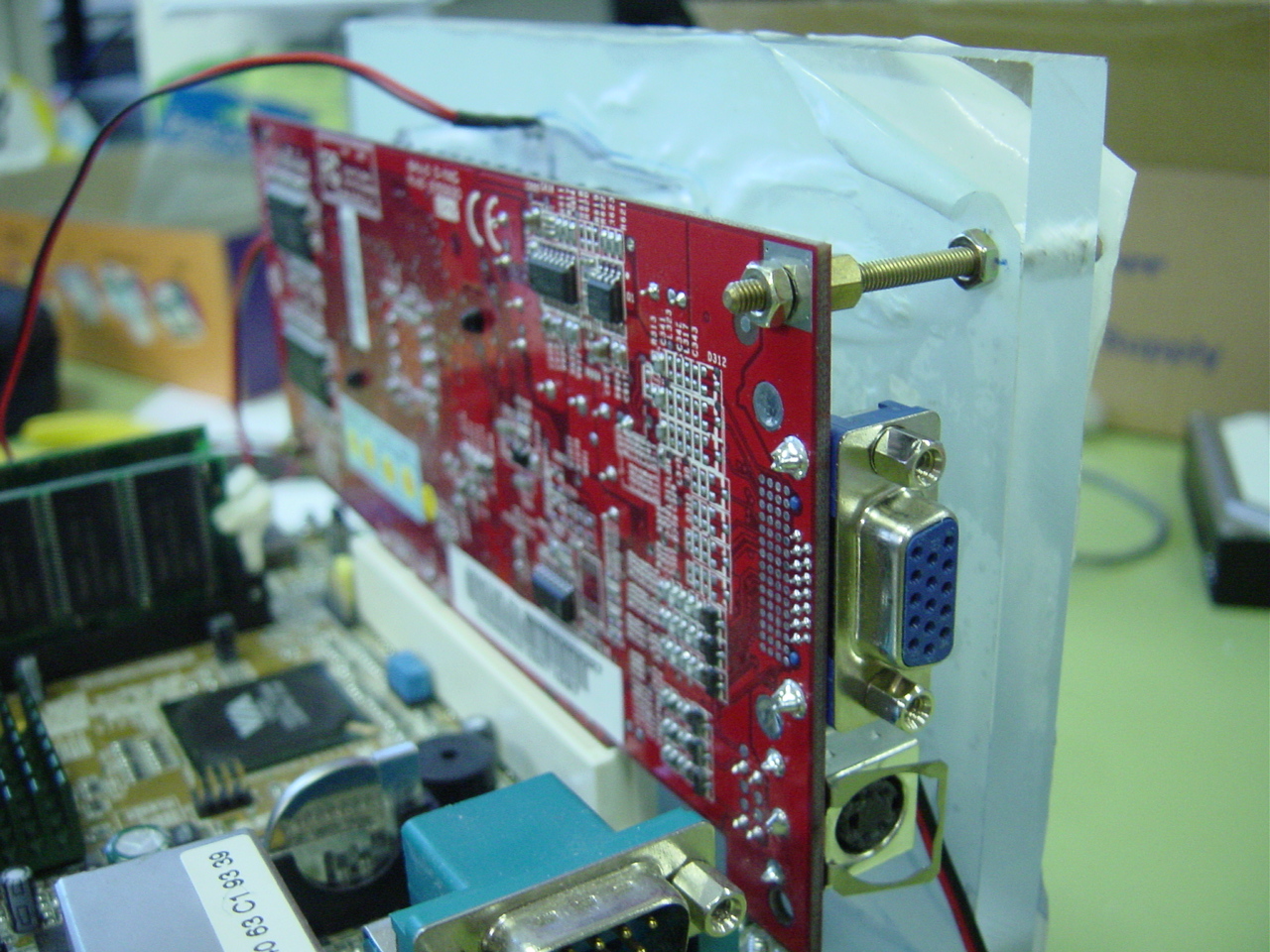

| La VGA quedaba separada del metacrilato, dejando un pasillo para que el aire pudiera pasar
sin problemas y la VGA se refrigerara, para aguantar la VGA al metacrilato use tornillos metrica 3,
y unos separadores para aguantar la Placa Base.
|
|
